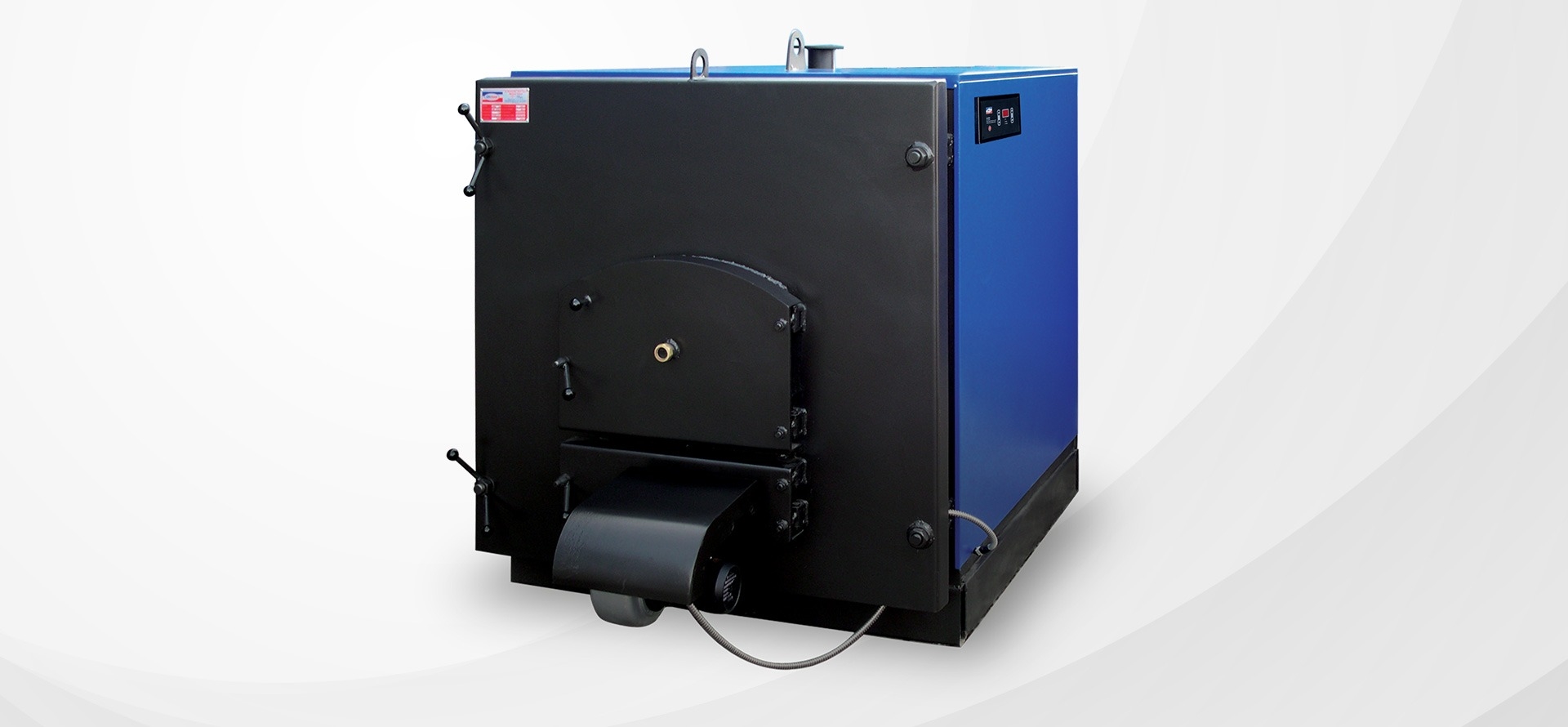

ÜNMAK ÜKYS serisi çelik gövdeli merkezi sistem kalorifer kazanları, TS EN 303-5 ve TS 497 standartlarına göre üretilerek; her türlü katı yakıtı yakmaya uygun olarak tasarlanmıştır. Yüksek verimliliği ile çeşitli kapasitelerde üretilmektedir.
Üstün özellikleri sayesinde; ekonomik ısınma sağlar.
- 200.000-800.000 kcal/h kapasite aralığında 11 farklı model üretilmektedir.
- Karşı basınç standartlarına uygun, geniş yanma odalıdır. Bu sayede tam yanma elde edilir.
- Alev duman borulu ve duman borularının içlerine yerleştirilmiş türbülatörler sayesinde yanma gazlarının türbülansı ile ısı transferi yüksek verimlilikle sağlanır. Bu özelliği ile yakıt tüketimini azaltır.
- Karşı basınçlı dizayn edildiğinden boyutları küçüktür, estetik ve prizmatik görünümlüdür.
- Yerleştirme, bakım ve temizlikte kolaylık sağlayan ön kapak özelliği ile alev deformasyonu karşı direnç sağlar.
- Kontrol paneli sayesinde kolay kumanda edilebilirlik sağlanmıştır.
- Yakma sistemi tasarımı ile atık gazlar minimum değerlerde olup çevre kirliği en aza indirgenmiştir.
- Kazan cam yünü ile izole edilmiş olup dış kaplamada elektrostatik toz boyalı ve kolay monte edilebilen saclar kullanılmaktadır.
- ÜNMAK ÜKYS tipi kazanlar üretim hatalarına karşı 2 yıl garantilidir.

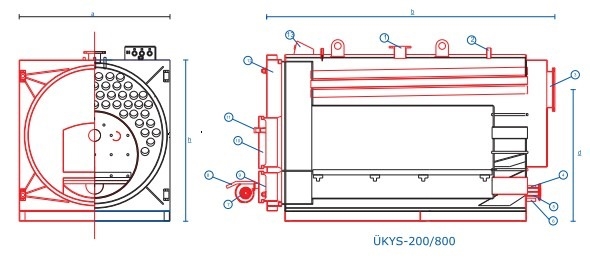

- 1- Sıcak su çıkış
- 2- Emniyet çıkış
- 3- Baca
- 4- Emniyet dönüş
- 5- Sıcak su dönüş
- 6- Doldur boşalt
- 8- Fan
- 9- Fan muhafazası
- 10- Kül boşaltma kapağı
- 11- Yakıt atma kapağı
- 12- Gözetleme camı
- 13- Duman boruları temizleme kapağı
- 14- Kontrol paneli
| MODEL - SERİ |
ÜKYS |
200 |
225 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
| Kullanılan Yakıt Türü |
Odun - Kömür |
| Isıtma Gücü |
kw |
233 |
262 |
291 |
349 |
407 |
465 |
523 |
581 |
698 |
814 |
930 |
| kcal/h |
200.000 |
225.000 |
250.000 |
300.000 |
350.000 |
400.000 |
450.000 |
500.000 |
600.000 |
700.000 |
800.000 |
| Yanma Odası Yüksekliği |
mm |
400 |
410 |
450 |
450 |
500 |
500 |
570 |
570 |
580 |
740 |
780 |
| Yanma Odası Genişliği |
mm |
675 |
675 |
720 |
720 |
760 |
760 |
810 |
810 |
840 |
940 |
980 |
| Yanma Odası Derinliği |
mm |
1200 |
1200 |
1200 |
1500 |
1500 |
1800 |
1800 |
2000 |
2000 |
2000 |
2000 |
| Yanma Odası Hacmi |
dm3 |
324 |
332 |
389 |
486 |
570 |
684 |
832 |
924 |
974 |
1391 |
1529 |
| Yakıt Besleme Ağzı |
mm |
450*400 |
450*400 |
550*470 |
550*470 |
550*460 |
550*460 |
550*455 |
550*455 |
600*500 |
600*500 |
600*500 |
| Su Hacmi |
lt |
900 |
1000 |
1050 |
1260 |
1440 |
1880 |
1990 |
2050 |
2560 |
3090 |
3300 |
| Kazan Ağırlığı |
kg |
1850 |
2050 |
2160 |
2440 |
2750 |
3020 |
3500 |
3670 |
4375 |
5150 |
5670 |
| Bacada İstenilen Çekiş |
mbar |
0,44 - 0,47 |
0,44-0,47 |
0,46 - 0,49 |
0,46-0,49 |
0,46-0,49 |
0,46-0,49 |
0,48 - 0,52 |
0,48 - 0,52 |
0,48 - 0,52 |
0,51 - 0,54 |
0,51-0,54 |
| Sıcaklık Kontrol Aralığı |
°C |
45 - 80 |
45 - 80 |
45 - 80 |
45 - 80 |
45 - 80 |
45 - 80 |
45 - 80 |
45 - 80 |
45 - 80 |
45 - 80 |
45 - 80 |
| Tesisat Dönüş Sıcaklığı |
°C |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
| Maksimum İşletme Basıncı |
bar |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
| Test Basıncı |
bar |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
| Genişlil(a) |
mm |
1250 |
1350 |
1400 |
1400 |
1500 |
1500 |
1550 |
1550 |
1700 |
1900 |
1930 |
| Derinlik (b) |
mm |
2210 |
2210 |
2210 |
2650 |
2650 |
3025 |
3090 |
3360 |
3400 |
3550 |
3550 |
| Baca Bağlantısı Yüksekliği |
mm |
1015 |
1115 |
1165 |
1165 |
1265 |
1265 |
1315 |
1315 |
1465 |
1665 |
1695 |
| Kazan Toplam Yüksekliği |
mm |
1530 |
1630 |
1680 |
1680 |
1780 |
1780 |
1830 |
1830 |
1980 |
2180 |
2210 |
| Atık Gaz Bağlantı (Baca) |
mm |
300 |
300 |
300 |
300 |
350 |
350 |
350 |
350 |
350 |
400 |
400 |
| Min-Max Baca Sıcaklığı |
°C |
170 - 210 |
170-210 |
170-210 |
170-210 |
170-210 |
170-210 |
170-210 |
170-210 |
170-210 |
170-210 |
170-210 |
| Kazan Gidiş - Dönüş |
R'' |
DN 65 |
DN 80 |
DN 80 |
DN 80 |
DN 80 |
DN 80 |
DN 100 |
DN 100 |
DN 125 |
DN 125 |
DN 125 |
| Genleşme Tankı Gidiş - Dönüş |
R'' |
1 1/4'' |
1 1/4" |
1 1/2'' |
1 1/2" |
1 1/2" |
2'' |
2" |
2" |
2" |
2" |
2 1/2'' |
| Doldurma - Boşaltma |
R'' |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
| Elektrik Bağlantısı |
V/Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50Hz |
230V- 50H |
*Ölçülerde değişiklik yapma hakkımız saklıdır.
