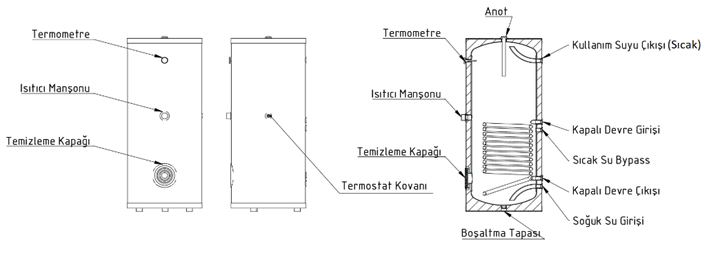

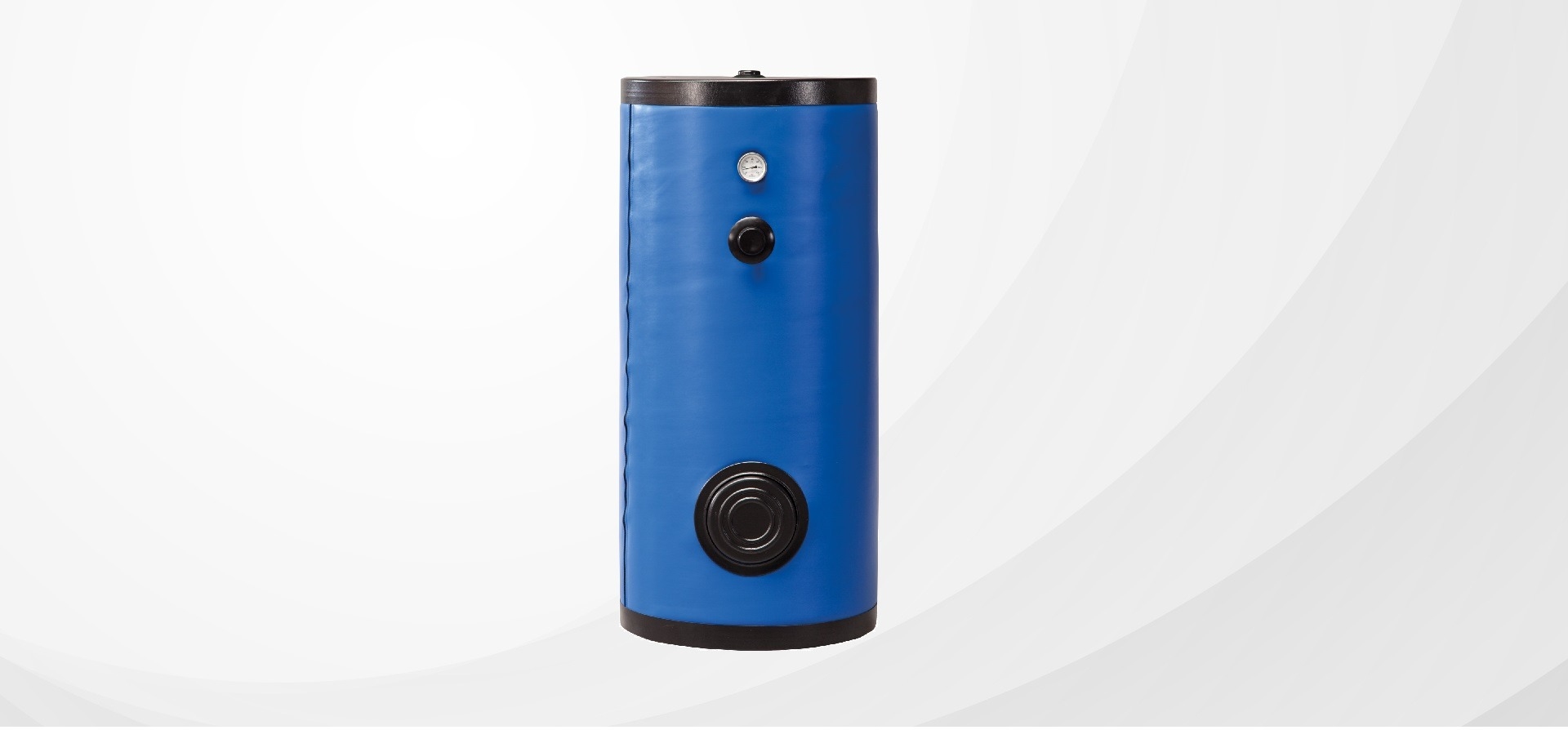

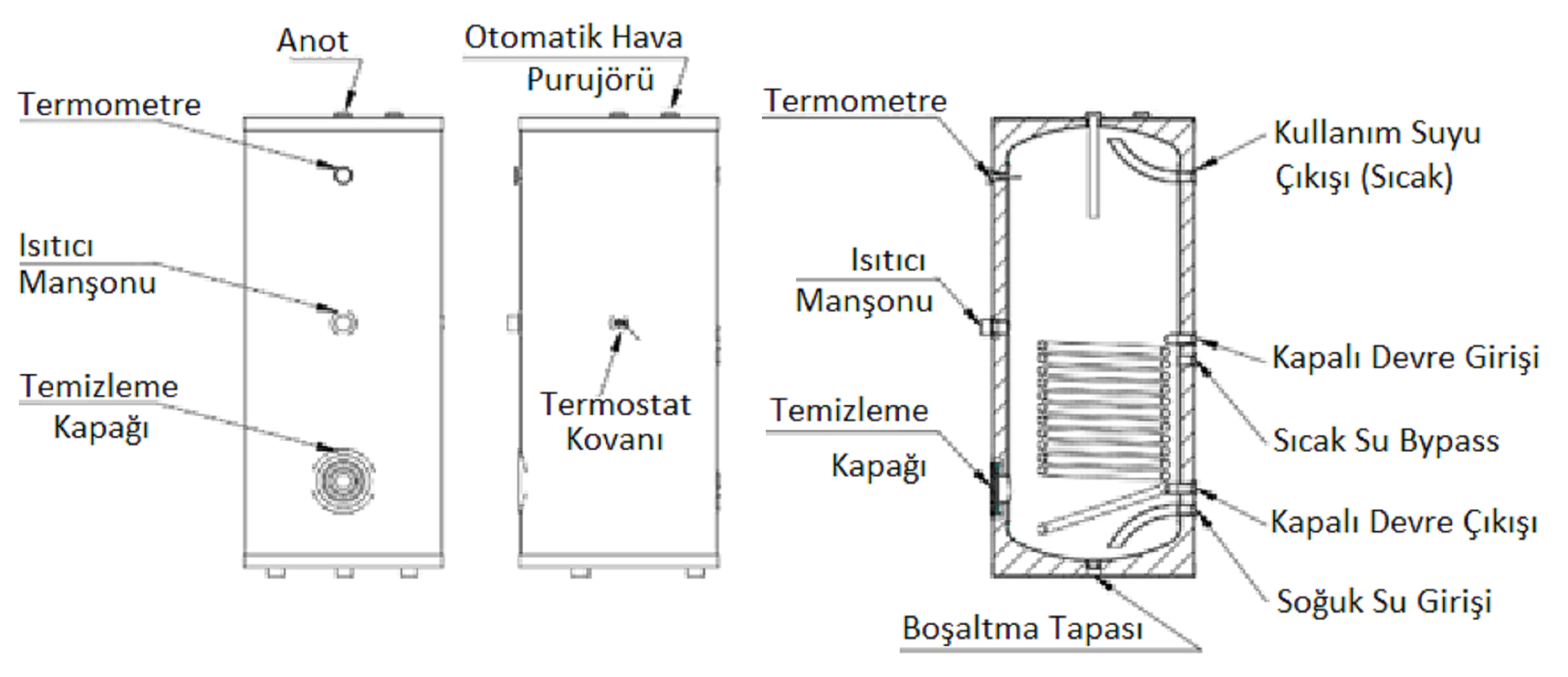

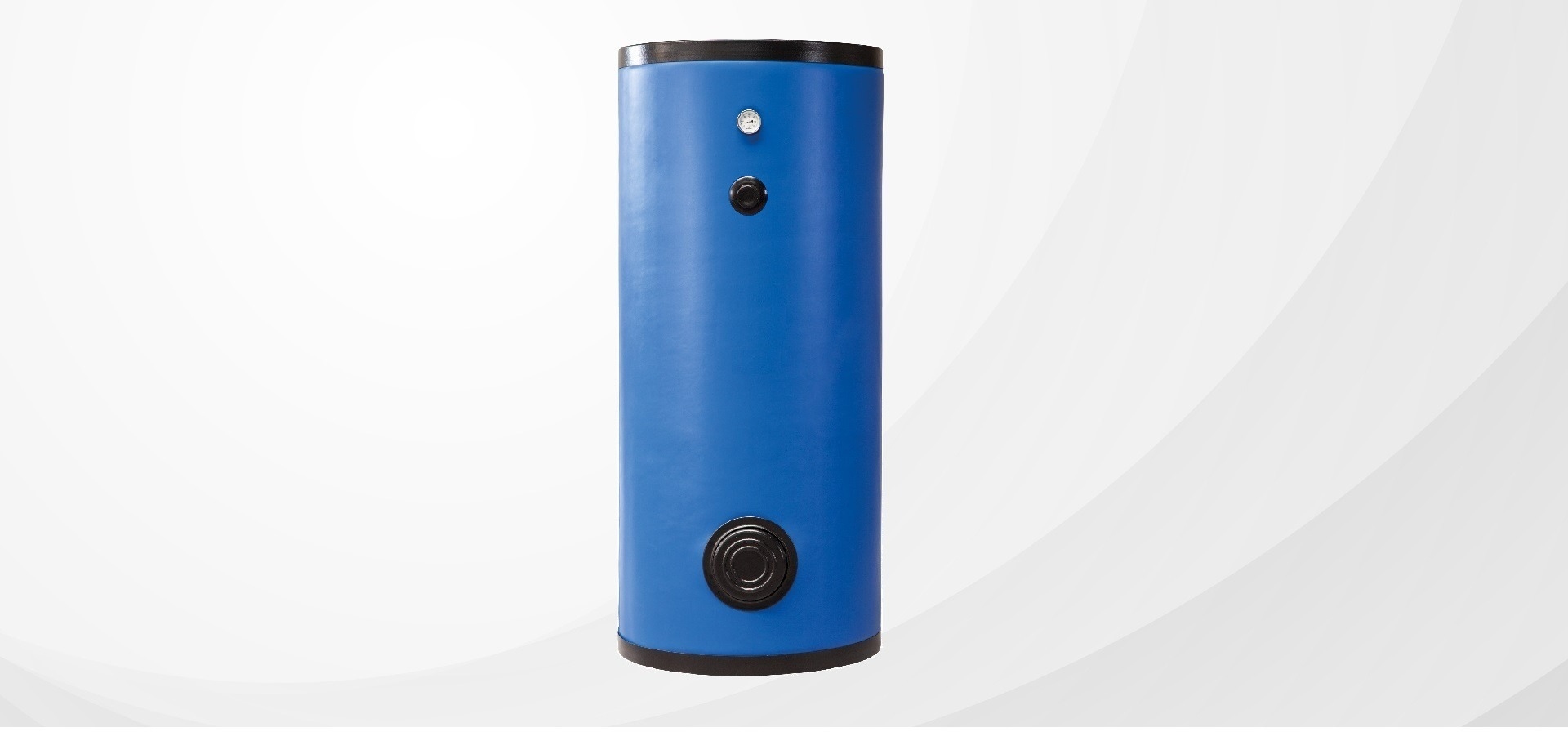

Tek Serpantinli Hızlı Boyler ÜEB/T Serisi,
- Dik tiptir.
- Az yer kaplar.
- İç yüzey kaplamasında yaş emeaye uygulaması ile hijyen sağlanmıştır.
- Uzun ömürlüdür.
- Hijyeniktir.
- Modern dizaynı ile şık ve estetiktir.
- Yüksek verimlidir.
- Magnezyum anot ile katodik koruma sağlar.
- Termometrelidir.
- İsteğe göre ısıtıcı ile desteklenebilmektedir.
- İşletme basıncı 10 bardır.
- Poliüretan ile izolasyonu sağlanmıştır.
- Fermuarlı, sünger ilaveli vinil kılıf ile şık görünümlüdür.

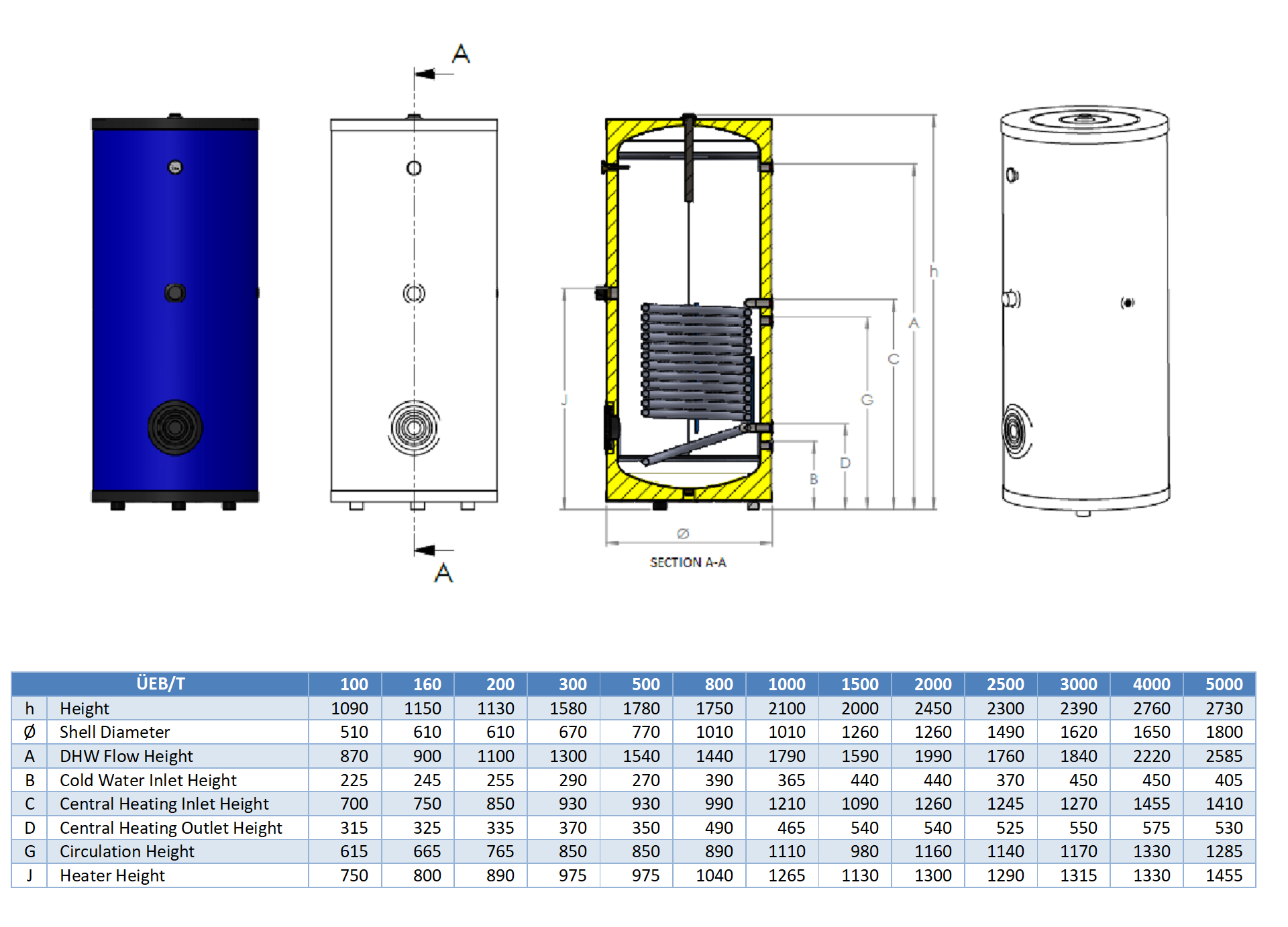

| TEKNİK ÖZELLİKLER |
| ÜRÜN CİNSİ |
ÜEB/T-
100 |
ÜEB/T-
160 |
ÜEB/T-
200 |
ÜEB/T-
300 |
ÜEB/T-
500 |
ÜEB/T-
800 |
ÜEB/T-
1000 |
ÜEB/T-
1500 |
ÜEB/T-
2000 |
ÜEB/T-
2500 |
ÜEB/T-
3000 |
ÜEB/T-
4000 |
ÜEB/T-
5000 |
| Anma Hacmi |
Lt |
100 |
160 |
200 |
300 |
500 |
800 |
1.000 |
1.500 |
2.000 |
2.500 |
3.000 |
4.000 |
5.000 |
| Gerçek Hacim |
Lt |
94 |
153 |
187 |
281 |
477 |
766 |
953 |
1.448 |
1.817 |
2.423 |
3.106 |
3.668 |
4.554 |
| Serpantin Yüzey Alanı |
m2 |
0,63 |
0,95 |
1,2 |
1,5 |
1,9 |
2,5 |
3,4 |
4 |
4,8 |
5,8 |
6,9 |
8,2 |
9,2 |
| Susuz Ağırlık |
kg |
64 |
86 |
101 |
128 |
189 |
277 |
321 |
465 |
534 |
613 |
810 |
956 |
1075 |
| Yükseklik |
mm |
1080 |
1165 |
1310 |
1565 |
1790 |
1790 |
2085 |
1970 |
2370 |
2185 |
2265 |
2615 |
2560 |
| Gövde Çapı |
mm |
490 |
590 |
590 |
650 |
750 |
980 |
980 |
1230 |
1230 |
1425 |
1615 |
1615 |
1765 |
| İzolasyon |
mm |
50 PU |
50 PU |
50 PU |
50 PU |
50 PU |
60 PU |
60 PU |
60 PU |
60 PU |
60 PU |
60 PU |
80 S |
80 S |
| Kullanım Suyu Giriş/Çıkış |
R” |
¾" |
¾" |
¾" |
1" |
1" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ½" |
1 ½" |
2" |
2" |
| Sirkülasyon |
R” |
¾" |
¾" |
¾" |
1" |
1" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ½" |
1 ½" |
2" |
2" |
| Kapalı Devre(ler) Giriş/Çıkış |
R” |
1" |
1" |
1" |
1" |
1" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
| Temizleme Flanşı |
R” |
4" |
4" |
4" |
4" |
4" |
5" |
5" |
5" |
5" |
5" |
5" |
5" |
5" |
| Isıtıcı Manşonu |
R” |
1 ½" |
1 ½" |
1 ½" |
1 ½" |
1 ½" |
2" |
2" |
2" |
2" |
2" |
2" |
2" |
2" |
| Alt Bombe Boşaltım Manşonu |
R” |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
2" |
2" |
2" |
2" |
| Termostat Kovanı |
R” |
½" |
½" |
½" |
½" |
½" |
½" |
½" |
½" |
½" |
½" |
½" |
½" |
½" |
| Anot Manşonu |
R” |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
PU: Poliüretan S: Sünger
Ölçülerde değişiklik yapma hakkımız vardır.
| TEK SERPANTİNLİ BOYLER KAPASİTE TABLOSU |
| Boyler Hacmi (Lt) |
100 |
160 |
200 |
300 |
500 |
800 |
1000 |
1500 |
2000 |
2500 |
3000 |
4000 |
5000 |
| 10/45 °C |
90/70 °C |
kW |
21,7 |
37,1 |
46,8 |
57,3 |
71,4 |
109,5 |
129,4 |
140,4 |
182,6 |
225,2 |
257,1 |
316,4 |
435 |
| Lt/h |
536 |
916 |
1.156 |
1.416 |
1.765 |
2.705 |
3.195 |
3.468 |
4.509 |
5.562 |
6.350 |
7.815 |
10.744 |
| 80/60 °C |
kW |
15,3 |
26,1 |
32,9 |
40,4 |
50,3 |
77,1 |
91,1 |
98,9 |
128,5 |
158,5 |
181 |
222,7 |
306,2 |
| Lt/h |
377 |
645 |
814 |
997 |
1.242 |
1.904 |
2.249 |
2.442 |
3.174 |
3.915 |
4.469 |
5.501 |
7.562 |
| 70/50 °C |
kW |
9,7 |
16,6 |
21 |
25,7 |
32 |
49,1 |
58 |
62,9 |
81,8 |
100,9 |
115,2 |
141,7 |
194,8 |
| Lt/h |
240 |
411 |
518 |
635 |
791 |
1.212 |
1.432 |
1.554 |
2.020 |
2.492 |
2.844 |
3.501 |
4.813 |
| 10/60 °C |
90/70 °C |
kW |
16,5 |
28,2 |
35,4 |
43,5 |
54,2 |
83 |
98,1 |
106,4 |
138,3 |
170,6 |
194,8 |
239,7 |
329,5 |
| Lt/h |
286 |
489 |
616 |
754 |
939 |
1.440 |
1.700 |
1.845 |
2.399 |
2.958 |
3.377 |
4.156 |
5.713 |
| 80/60 °C |
kW |
10,3 |
17,6 |
22,2 |
27,2 |
33,9 |
51,9 |
61,3 |
66,5 |
86,5 |
106,6 |
121,7 |
149,8 |
205,9 |
| Lt/h |
179 |
306 |
385 |
472 |
587 |
900 |
1.063 |
1.153 |
1.499 |
1.849 |
2.110 |
2.597 |
3.570 |
| 70/50 °C |
kW |
5,2 |
8,8 |
11,1 |
13,6 |
16,9 |
25,9 |
30,6 |
33,2 |
43,1 |
53,2 |
60,7 |
74,7 |
84 |
| Lt/h |
89 |
153 |
192 |
235 |
239 |
449 |
530 |
575 |
748 |
922 |
1.053 |
1.295 |
1.456 |
