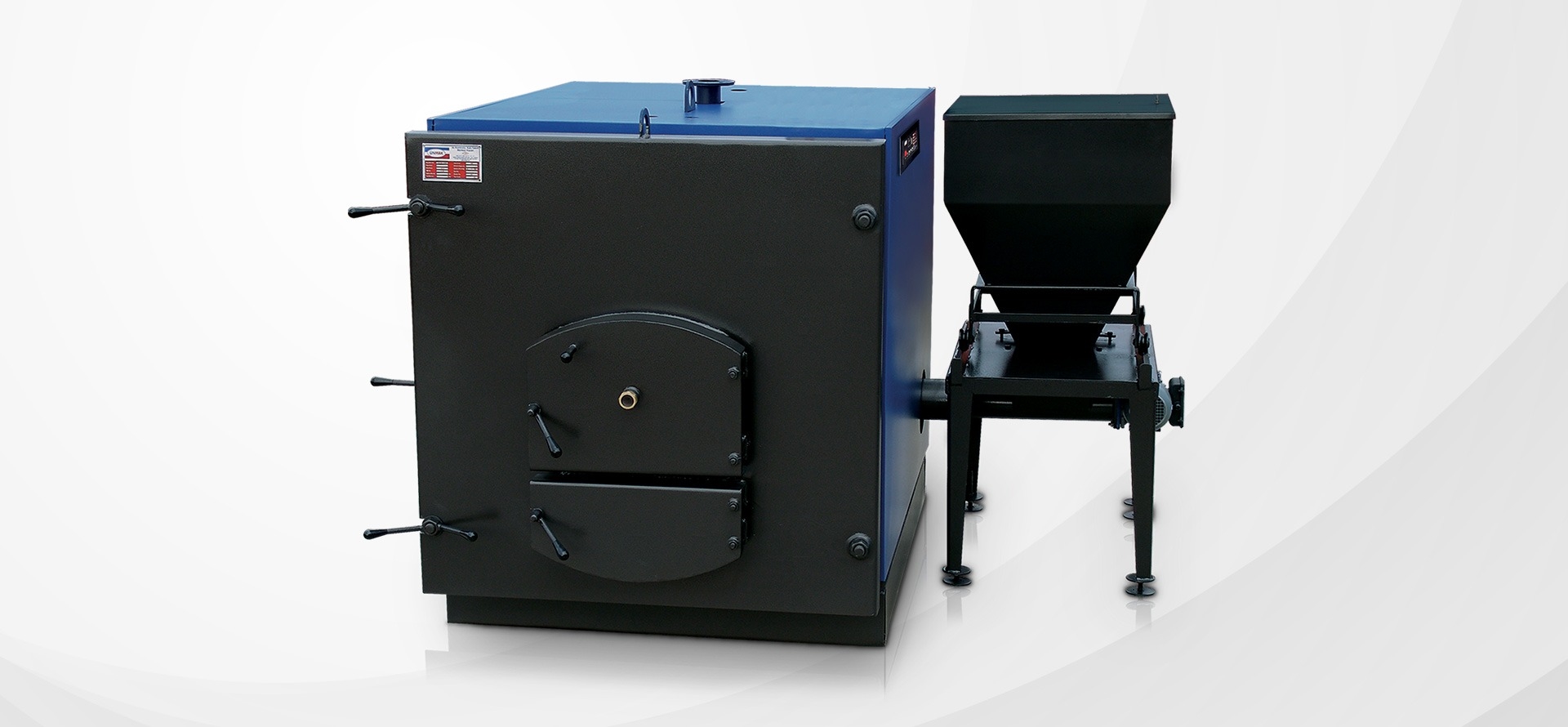

ÜKYS/Y Serisi Merkezi Sistem İki Geçişli Otomatik Yüklemeli Silindirik Kazanlar
Ürün Kodu: ÜKYS/Y

ÜNMAK ÜKYS/Y serisi otomatik yüklemeli merkezi sistem kalorifer kazanları 25 mm çapa kadar büyüklüğü olan kömür, yakacak şekilde dizayn edilmiştir. Yüksek verimliliği ile çeşitli kapasitelerde üretilebilmektedir. Üstün özellikleri sayesinde, ekonomik ısınma sağlar ve kullanımı oldukça kolaydır.

ÜNMAK ÜKYS/Y serisi çelik gövdeli merkezi sistem kalorifer kazanları, TS EN 303-5 ve TS 497 standartlarına göre üretilerek; her türlü katı yakıtı yakmaya uygun olarak tasarlanmıştır. Yüksek verimliliği ile çeşitli kapasitelerde üretilmektedir.

Üstün özellikleri sayesinde; ekonomik ısınma sağlar.

  • 200.000-800.000 kcal/h kapasite aralığında 11 farklı model üretilmektedir.
  • Karşı basınç standartlarına uygun, geniş yanma odalıdır. Bu sayede tam yanma elde edilir.
  • Alev duman borulu ve duman borularının içlerine yerleştirilmiş türbülatörler sayesinde yanma gazlarının türbülansı ile ısı transferi yüksek verimlilikle sağlanır. Bu özelliği ile yakıt tüketimini azaltır.
  • Karşı basınçlı dizayn edildiğinden boyutları küçüktür, estetik ve prizmatik görünümlüdür.
  • Yerleştirme, bakım ve temizlikte kolaylık sağlayan ön kapak özelliği ile alev deformasyonu karşı direnç sağlar.
  • Kontrol paneli sayesinde kolay kumanda edilebilirlik sağlanmıştır.
  • Yakma sistemi tasarımı ile atık gazlar minimum değerlerde olup çevre kirliği en aza indirgenmiştir.
  • Kazan cam yünü ile izole edilmiş olup dış kaplamada elektrostatik toz boyalı ve kolay monte edilebilen saclar kullanılmaktadır.
  • ÜNMAK ÜKYS/Y tipi kazanlar üretim hatalarına karşı 2 yıl garantilidir.

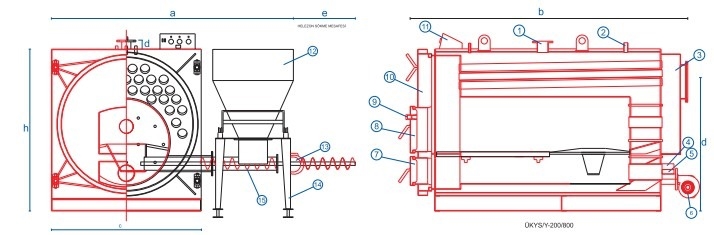

  1. 1- Sıcak su çıkış
  2. 2- Emniyet çıkış
  3. 3- Baca
  4. 4- Sıcak su dönüş
  5. 5- Emniyet dönüş
  6. 6- Fan
  7. 7- Kül boşaltma kapağı
  8. 8- Gözetleme deliği
  9. 9- Kömür atma kapağı
  10. 10- Bunker
  11. 11- Redüktör
  12. 12- Masa
  13. 13- Helezon
  14. 14- Buman boruları temizleme kapağı
  15. 15 Fan
MODEL - SERİ ÜKYS/Y 200 225 250 300 350 400 450 500 600 700 800
Kullanılan Yakıt Türü Kömür
Isıtma Gücü kw 233 262 291 349 407 465 523 582 698 814 930
kcal/h 200.000 225.000 250.000 300.000 350.000 400.000 450.000 500.000 600.000 700.000 800.000
Yanma Potası Ölçüleri mm 430*410 430*410 430*410 430*410 430*410 770*680 820*710 820*780 850*880 950*900 1000*960
Yakıt Kapasitesi   kg 300 300 300 350 350 350 350 350 450 450 450
Su Hacmi lt 900 1000 1050 1260 1440 1880 1990 2050 2560 3090 330
Kazan Ağırlığı kg 2000 2200 2310 2590 2900 3170 3650 3820 4525 5300 5820
Bacada İstenilen Çekiş mbar 0,44 - 0,47 0,44-0,47 0,46 - 0,49 0,46-0,49 0,46-0,49 0,46-0,49 0,48 - 0,52 0,48 - 0,52 0,48 - 0,52 0,51 - 0,54 0,51-0,54
Sıcaklık Kontrol Aralığı °C 40-80 40-80 40-80 40-80 40-80 40-80 40-80 40-80 40-80 40-80 40-80
Tesisat Dönüş Sıcaklığı °C 40 40 40 40 40 40 40 40 40 40 40
Maksimum İşletme Basıncı bar 4 4 4 4 4 4 4 4 4 4 4
Test Basıncı bar 6 6 6 6 6 6 6 6 6 6 6
Kazan Toplam Genişliği (a) mm 2050 2150 2200 2200 2300 2300 2350 2350 2500 2700 2730
Derinlik (b) mm 2210 2210 2210 2650 2650 3025 3090 3360 3400 3550 3550
Gövde Genişliği (c) mm 1250 1350 1400 1400 1500 1500 1550 1550 1700 1900 1930
Baca Bağlantısı Yüksekliği (d) mm 1015 1115 1165 1165 1265 1265 1315 1315 1465 1665 1695
Helezon Sökme Mesafesi (e) mm 1350 1450 1500 1500 1600 1600 1650 1650 1800 2000 2030
Kazan Toplam Yüksekliği mm 1530 1630 1680 1680 1780 1780 1830 1830 1980 2180 2210
Atık Gaz Bağlantı Çapı (Baca) mm 300 300 300 300 350 350 350 350 350 400 400
Min-Max Baca Sıcaklığı °C 170-210 170-210 170-210 170-210 170-210 170-210 170-210 170-210 170-210 170-210 170-210
Kazan Gidiş Dönüş R'' DN 65 DN 80 DN 80 DN 80 DN 80 DN 80 DN 100 DN 100 DN 125 DN 125 DN 125
Genleşme Tankı Gidiş - Dönüş R'' 1 1/4'' 1 1/4" 1 1/2'' 1 1/2" 1 1/2" 2'' 2" 2" 2" 2" 2 1/2''
Doldurma - Boşaltma R'' 3/4'' 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"
Elektrik Bağlantısı V/Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz 400V - 50 Hz

*Ölçülerde değişiklik yapma hakkımız saklıdır.
